項目背景

山東某熱力公司發現某小區供熱水力失衡比較嚴重，不同樓層間流量分配不合理，供熱效果很差，住戶投訴率高。

本次調試目的是住戶間達到水力均衡，提高供熱效率、改善住戶滿意度。

調試概要

整個項目調平歷時4個小時（2021年04月09日14點至2021年04月09日18點）、調節周期10分鐘。自動調節結束后達到平衡模式。

調試用例

海龍馬二網平衡系統（1個）

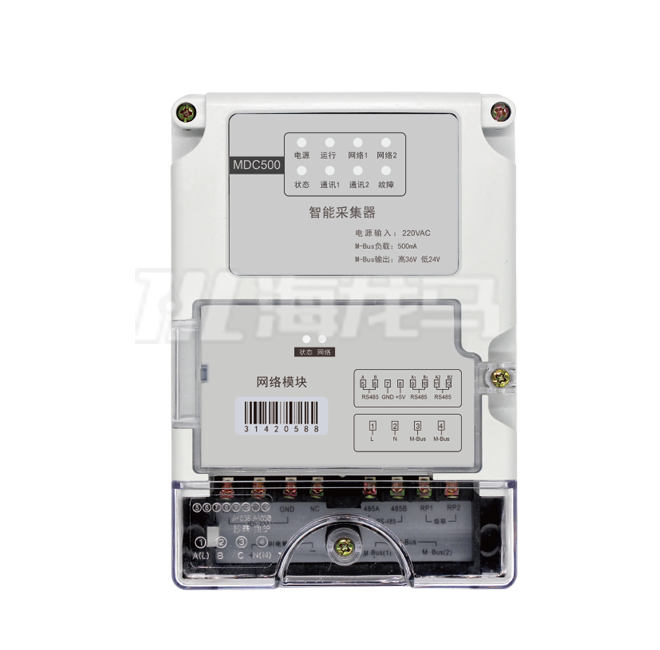

海龍馬MDC500型智能采集器（2個）

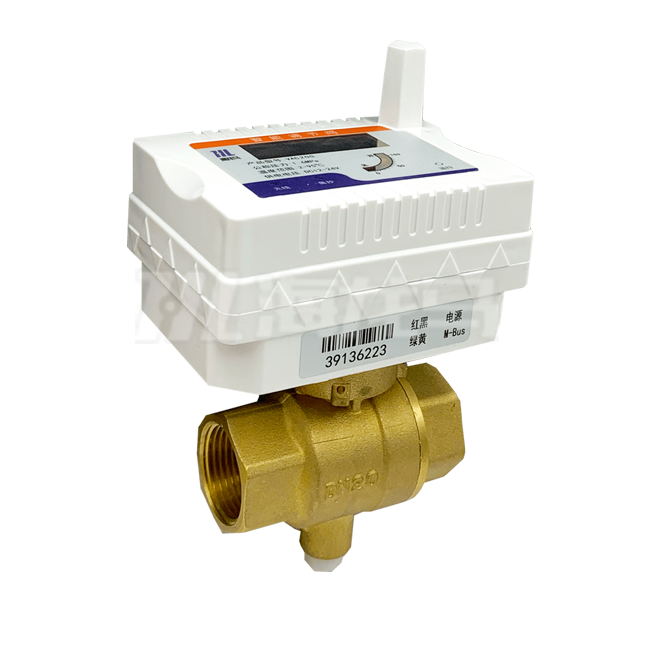

海龍馬VAC200-V1調節閥（132個）

熱量表（132個）

項目特點

1. 利用現有溫控計量一體化，不做任何硬件投入

2. 調控算法使用二網平衡系統實現，可隨時更改調試策略

3. 比回水溫度相對一致法，能更準確反應水力平衡

調試策略

1. 停暖住戶移除調控策略。

2. 住戶數據采集周期調至10分鐘（初始為60分鐘）。

3. 將參與調控住戶閥門解鎖、并將開度調至50%。

4. 啟動自動調控策略。

5. 跟蹤平衡率、達到預期效果終止調控、維持閥門狀態。

6. 住戶數據采集周期恢復至60分鐘。

結果分析

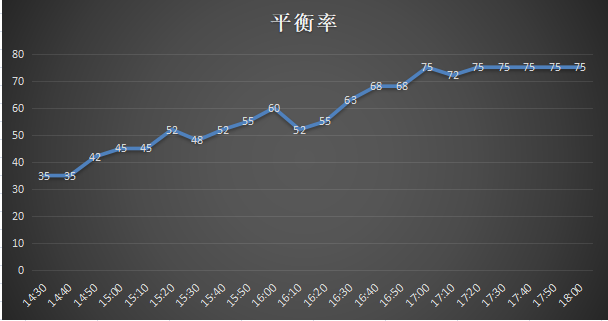

1.平衡率

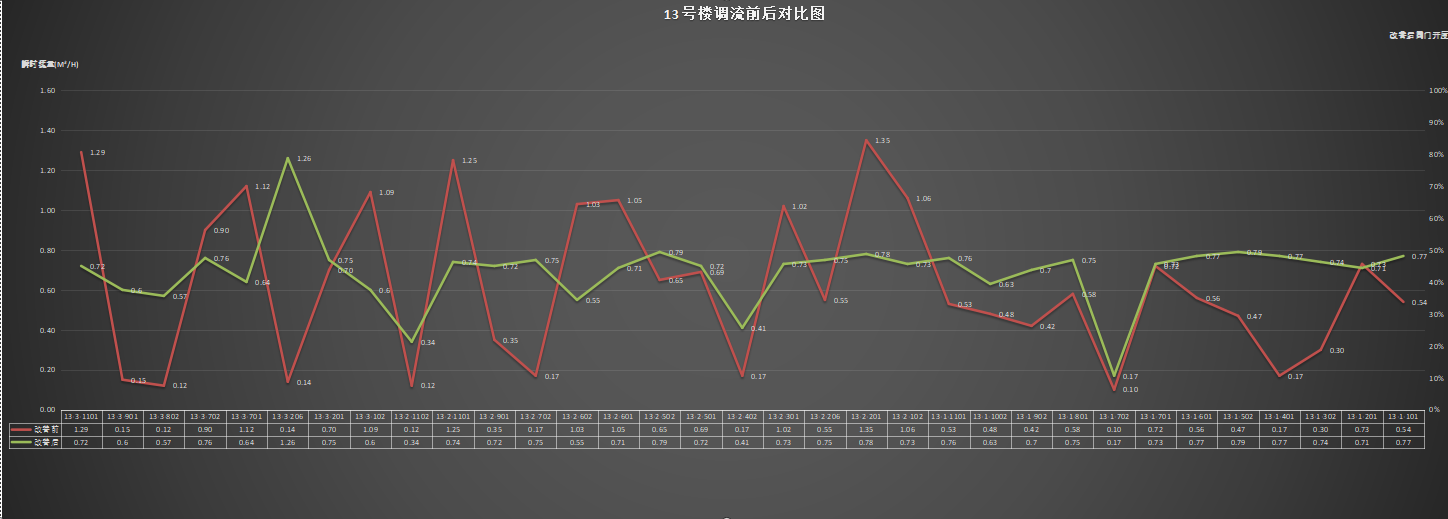

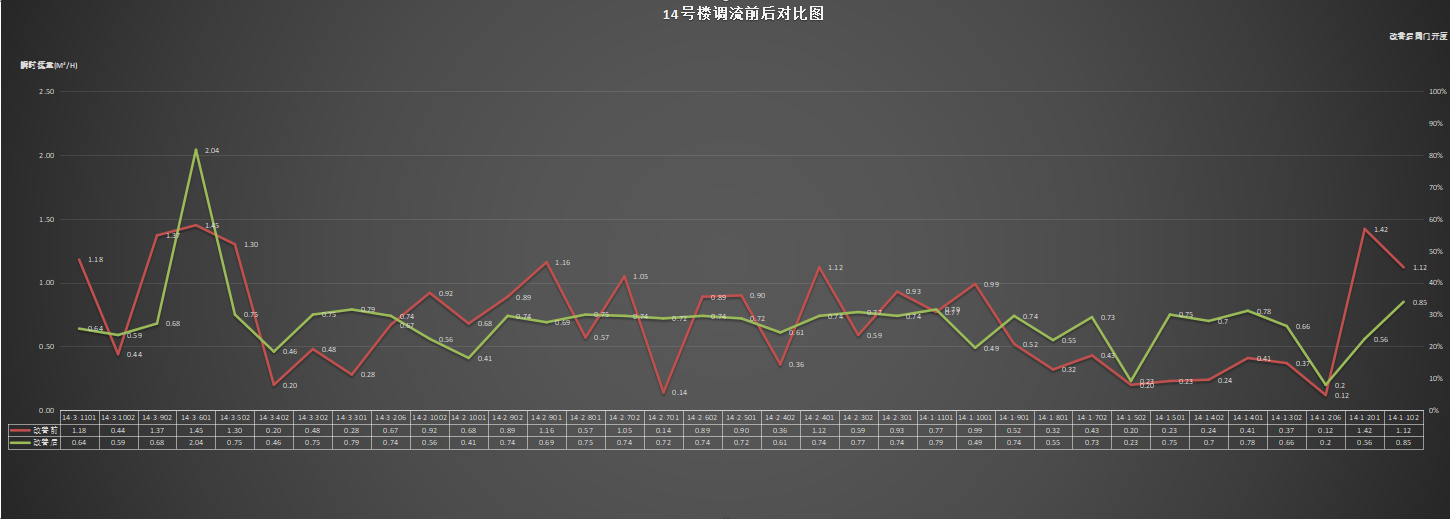

2.瞬時流量對比

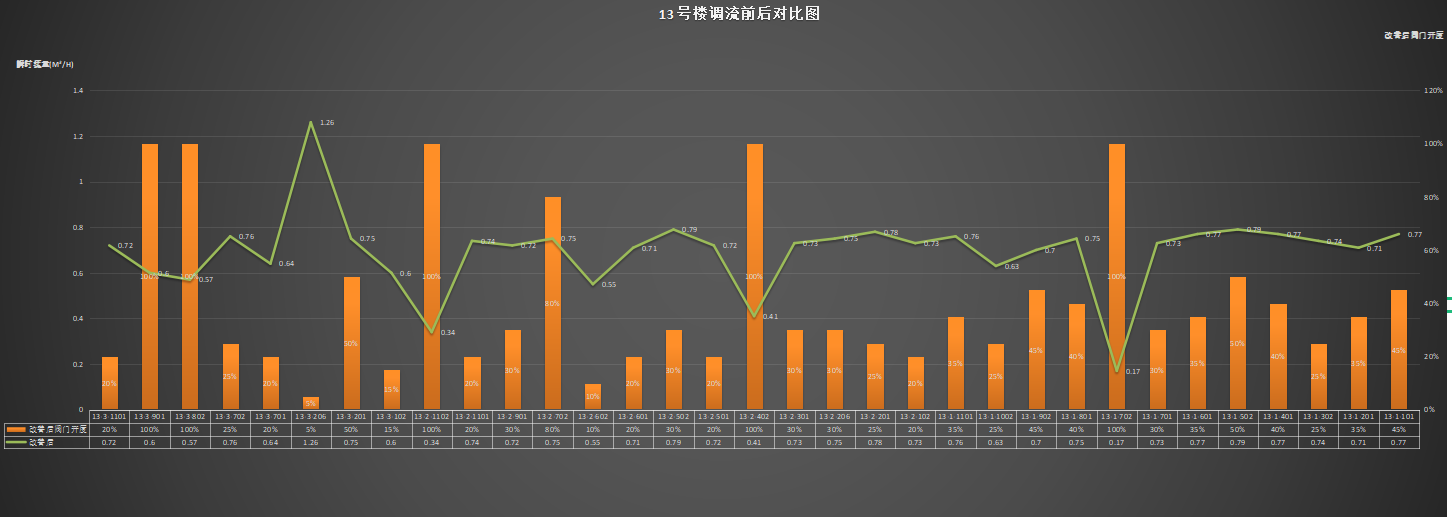

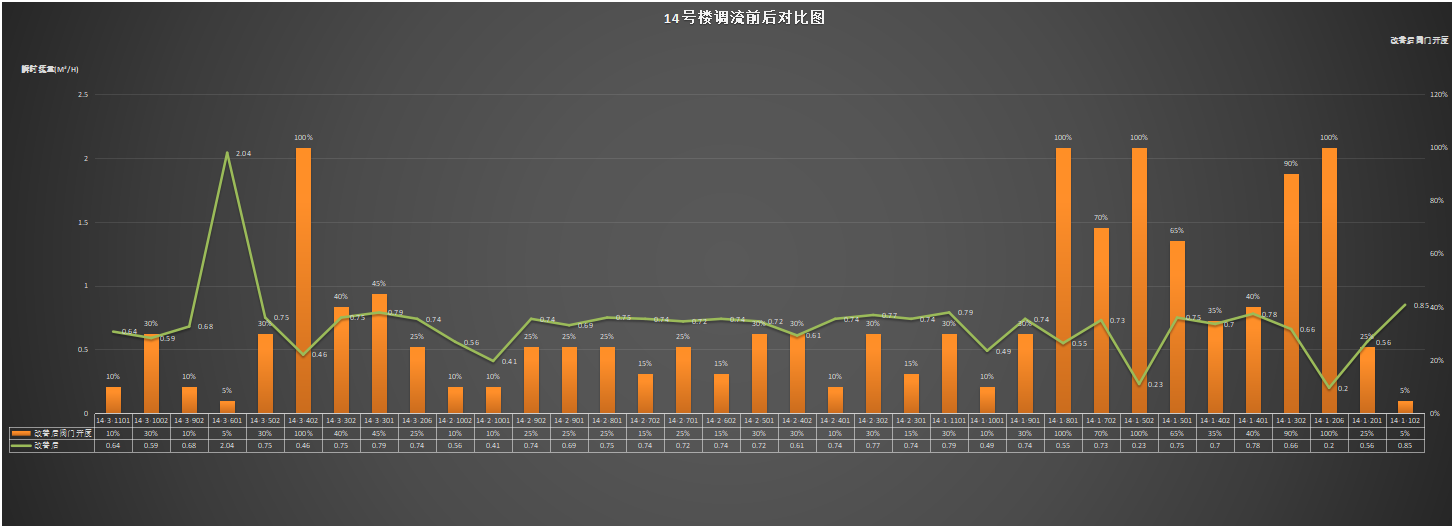

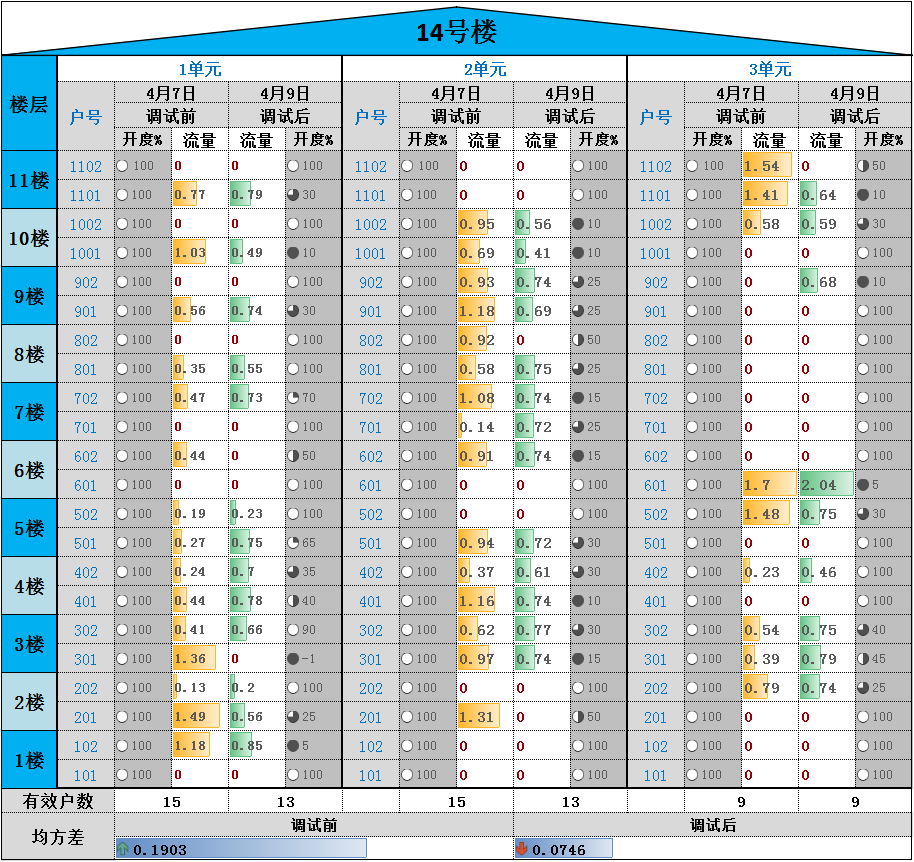

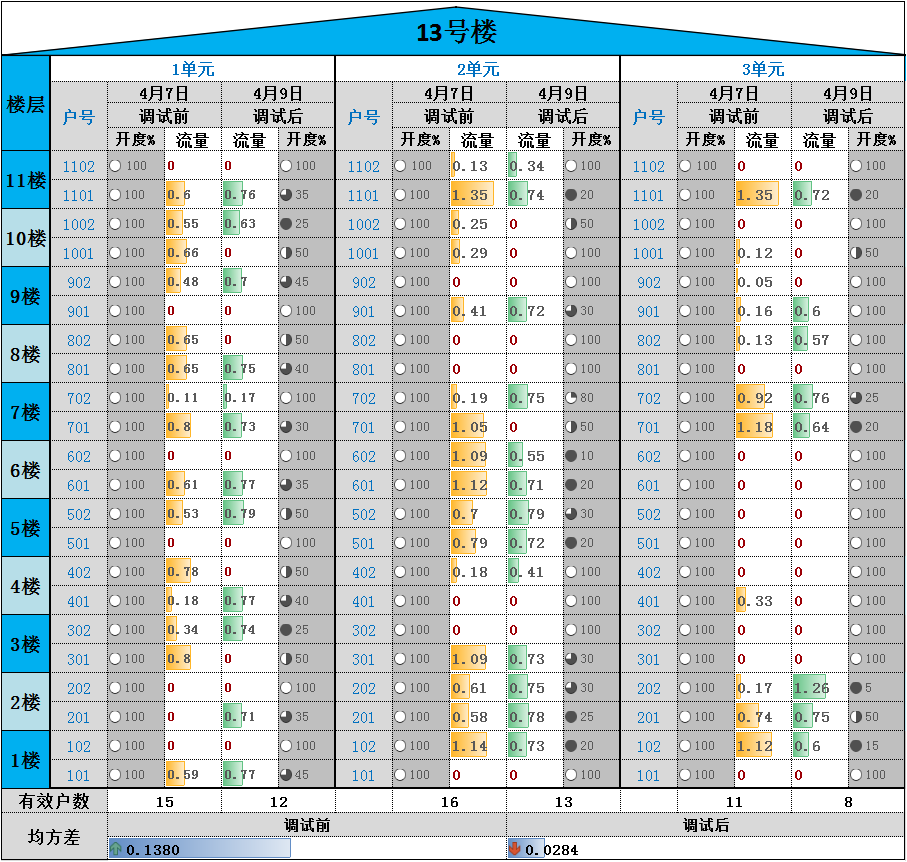

3.開度、瞬時流量對比

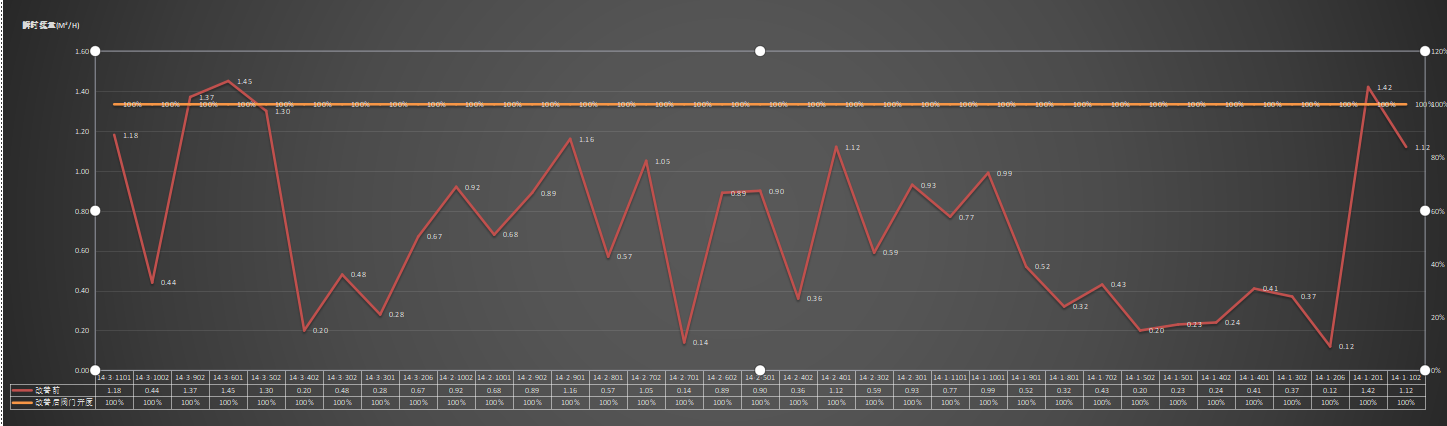

調節前

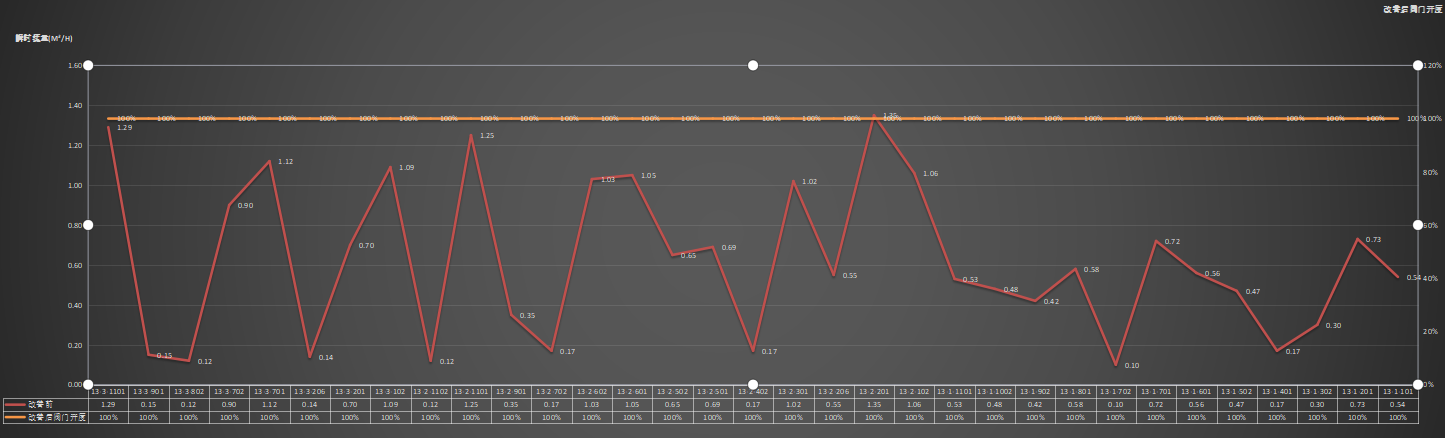

調節后，樓總瞬時流量減小

4.典型住戶

通過對比可以發現，調節后大流量的住戶通過減小閥門開度達到了降低流量的效果，小流量住戶達到增加效果。

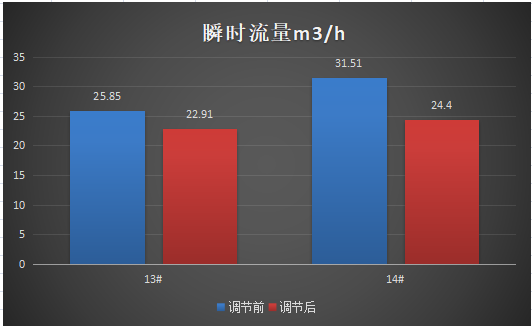

3.5 調節前后總流量分析

項目結論

經過4個小時的調試，瞬時流量調平衡已完全實現。

熱站根據原有的溫控計量一體化解決方案進行智能化改造，在不改變現有設備的前提下，通過平臺進行智能化運算和分析，避免了因設備改造等不必要的人力物力投入。

改變傳統“大流量、小溫差”的運行方式，相比回水溫度相對一致法數據采集的滯后性，能夠更準確快速的反饋流量數據，使二網的壓力更穩定，可操作性更強，調整后電耗降低15%-30%。

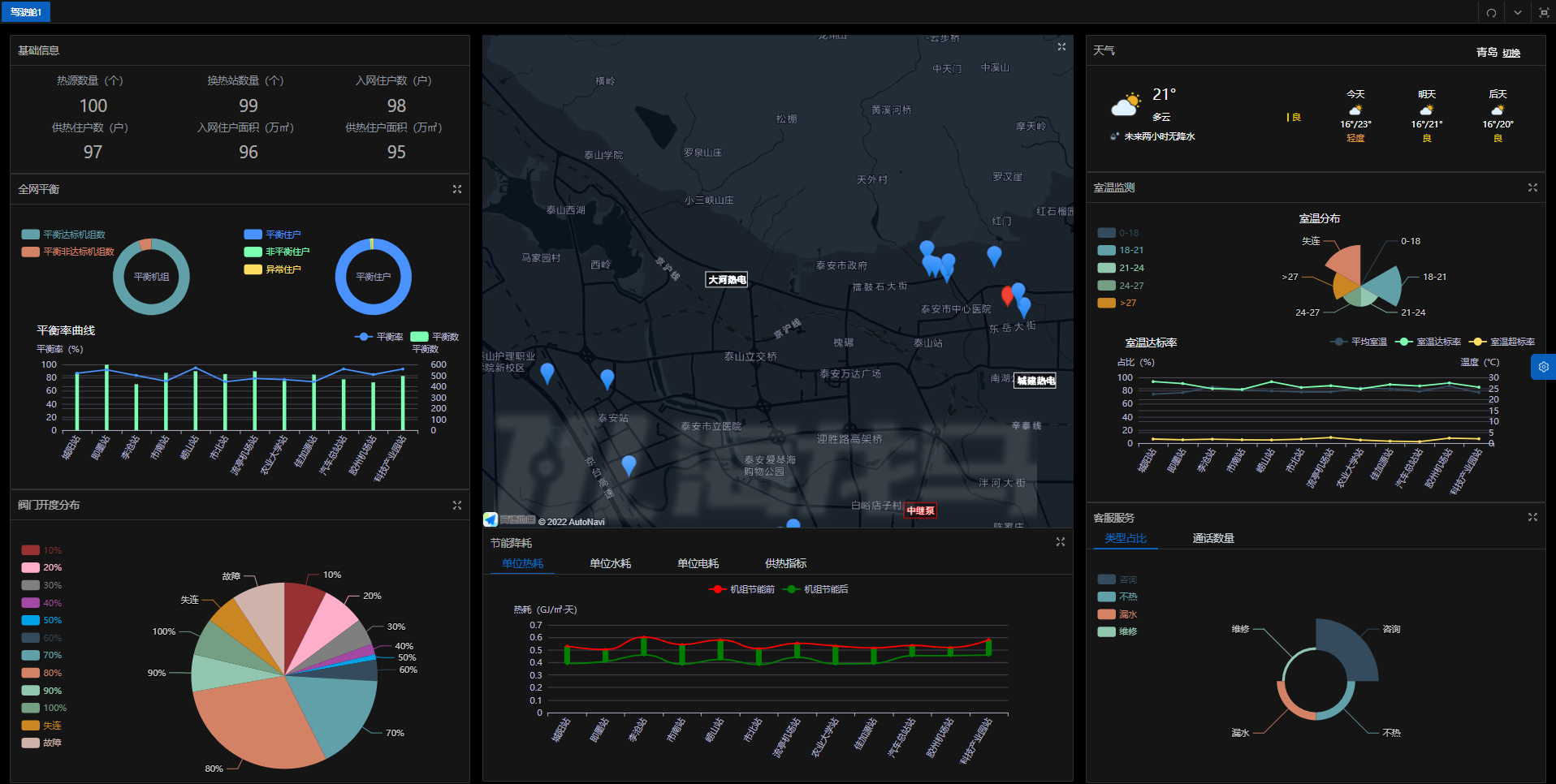

二網平衡解決了水力失調和熱量的按需分配，是智慧化供熱的第一步，可根據天氣變化對供熱進行質調節。我公司智慧供熱平臺可以實現負荷預測功能，用來指導換熱站運行，節熱10%以上。
